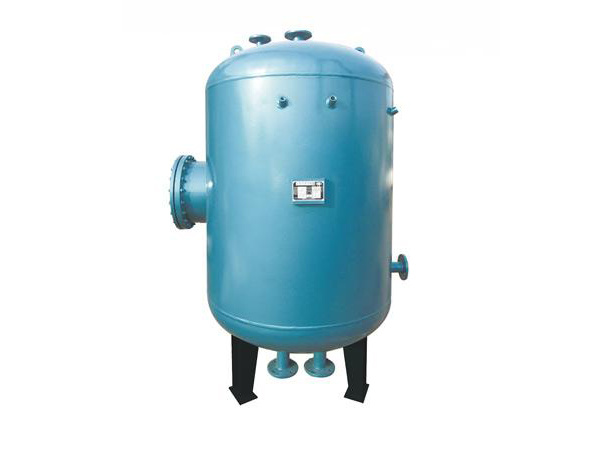

贮存式浮动盘管换热器
被加热水的设计温度等于或小于75°C。
设计使用说明
本换热器适用于一般工业及民用建筑的热水供应系统,热媒为饱和蒸汽时,其蒸汽压力应小于0.6Mpa。热媒为高温水时,温度小于150°C,压力小于1.6Mpa,由于汽-水传热水-水传热有明显的结构区别,设计选用时请注明热媒品种。
被加热水的设计温度等于或小于75°C。
换热器使用中的技术要求:
(1)安全阀使用应符合《压力容器安全技术监察规程》的规定或设计膨胀水管。
(2)换热器使用要定期检查,每月进行热冲击除垢一次 每星期要放净水一次,确保水质的清洁。
(3)热冲击除垢的具体方法为:放净壳内存水,通蒸汽压力0.3Mpa,至加热管有响声,说明加热管已膨胀,然后,用水管从冲击管内冲击加热管束连续3-4次后即可发现垢片由排污口不断流出,然后加满冷水重新工作。
壳程阻力损失很小,可忽略不计。
正常运行中的热力参数见下表:
热媒 参数 |
热媒入口温度°C |
热媒出口温度°C |
冷水温度°C |
热水温度°C |
饱和蒸汽0.4Mpa |
151.1 |
45 |
15 |
65 |
80°C热水 |
80 |
48 |
15 |
50 |
95°C热水 |
95 |
60 |
15 |
55 |
温度控制系统贮存式热交换器可按用户提出的相应温度调整范围,采用温度调节器调节,可满足所有热水供应系统的需要。
任何方向可不预留抽管束的空间设备 ,周围只可留有一 般操作空间即可。
性能特点:
采用旋流浮动式紫铜管或不锈钢管,自动除垢,因而热效率提高。
配有温度调节器,可实现温度自动控制。
贮热量大,能保证供水高峰期供水平稳。
正常运行时,热媒回水(冷凝水)温度低,可小于45°C。
